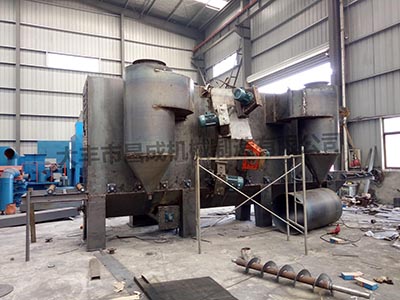

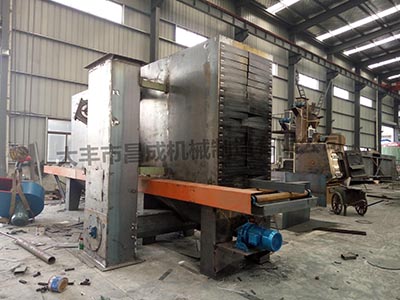

鋼板型材拋丸機生產工藝流程及制作工藝：

結構及工作原理

結構

本機主要功能部件是清理室，室內輸送輥道與進出料輸送輥道、拋丸器、彈丸循環系統（含提升機、分離器、縱橫螺旋輸送器及彈丸回收機構和供丸管道）吹掃機構、除塵、電氣控制等部件組成

工作原理

本機為輥道式連續送料的高功能拋丸清理設備，在清理過程中由電氣控制的可調速輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區時，其周身各面受到來自不同坐標方位的強力密集彈丸打擊與磨擦，使之其上的氧化皮、銹層及其污物迅速脫落，鋼材表面就獲得一定粗糙度的光潔表面，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上面的彈丸與銹塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏斗、縱橫向螺旋輸送機匯集于提升機下部，再提升到機器上部的分離器里，分離后的純凈彈丸落入分離器料斗中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽風管送向除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

主要功能部件工作原理

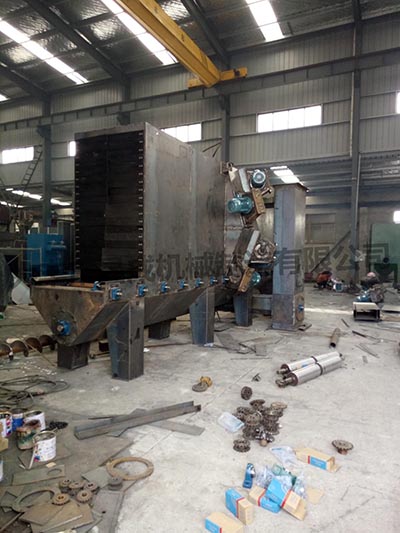

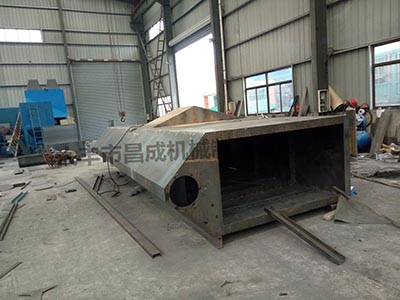

清理室

清理室為大容腔板式箱形組焊結構，室體內壁襯有ZGMn13耐磨防護板，清理作業在密封的容腔內進行。清理室內耐磨防護板采用耐磨遮蓋包鑄螺母栓接，保護螺栓頭部不易損壞，拆裝更換方便。

輸送輥道

本輥道分為室內輸送輥道和裝卸料段輸送輥道。

室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。

提升機

上下帶輪采用帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。

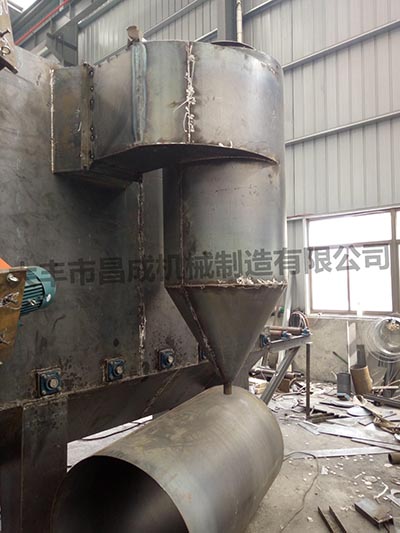

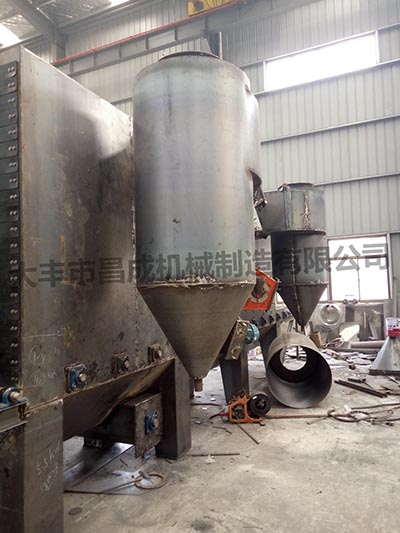

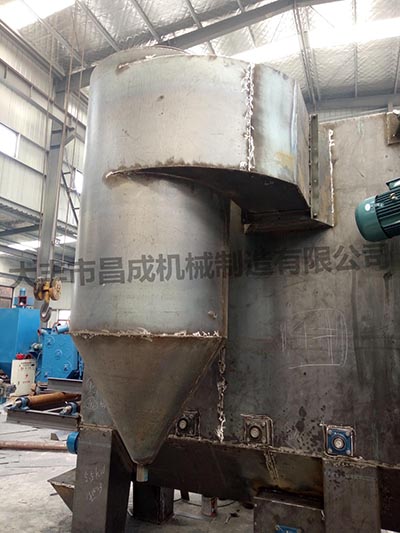

分離器

丸砂混合物由提升機送至分離器上部，將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格彈丸經螺旋輸送進入料斗，供拋丸器使用。未分離好的混合丸流入提升機內重新分離；細粉塵被吸入除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

本分離器分離效果好，分離后，純凈合格彈丸中的含砂量<1%，廢料中的合格彈丸量<1%。

螺旋輸送器

螺旋輸送器主要由減速電機、螺旋軸、螺旋體殼組成。

采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。輸丸管道

本輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器；閘板開啟大小，可以調節彈丸流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。

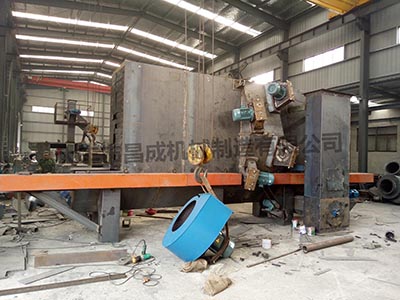

拋丸器

引進單圓盤拋丸器，成為當今國內的高水平拋丸器。它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質 由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻.

吹掃裝置

本裝置采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。

進出口密封

工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，彈丸飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。

除塵系統

本系統由袋式除塵器和風機、除塵管道等一起組成除塵系統。除塵效率可達99.5%，符合GB16297－1996“大氣污染物綜合排放標準”的要求，并符合GBJ4－73工業“三廢”排放試行標準。其布袋壽命為1－2年，降低了設備使用成本，減少了維修量及維修費用，并且有較高的除塵效果，使含有灰塵的空氣，經過該除塵系統后直接排到空氣中去，排放到大氣中的粉塵濃度≤100mg/m不需其它凈化設備。除塵管道根據用戶提供的坐標方位設計制造.
